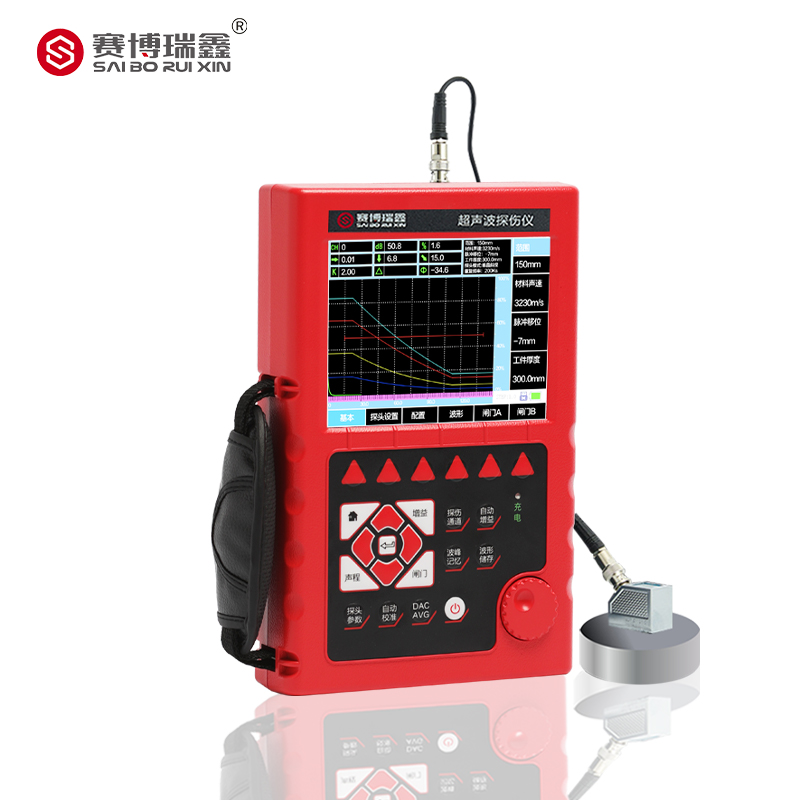

XUT550B

功能特色

Ø高精度定量、定位，满足了较近和较远距离探伤的要求

Ø近场盲区小，满足了小管径、薄壁管探伤的要求

Ø自动校准：一键式自动校准，操作非常便捷，自动测试探头的“零点”、“K 值”、“前沿”及材料的“声速”

Ø自动显示缺陷回波位置（深度 d、水平 p、距离 s、波幅、当量 dB、孔径ф值）

Ø自由切换三种标尺（深度 d、水平 p、距离 s）

Ø自动增益、回波包络、峰值记忆功能提高了探伤效率

Ø自动录制探伤过程并可以进行动态回放；（无限时）

Øφ值计算：直探头锻件探伤，找准缺陷最高波自动换算孔径ф值

Ø500 个独立探伤通道（可扩展），可自由输入并存储任意行业的探伤标准，现场探伤无需携带试块

Ø可自由存储、回放 500 幅 A 扫波形及数据

ØDAC、AVG、TCG 曲线（深度补偿）自动生成并可以分段制作，取样点不受限制，并可进行修正与补偿

Ø14 个内置探伤标准可调出

Ø可以自由输入任意行业标准

Ø发射脉冲宽度和强度可调

ØB 扫描功能，清晰显示缺陷纵截面形状

Ø与计算机通讯，实现计算机数据管理，并可导出 WORD 格式、A4 纸张的探伤报告

ØIP65 标准铝镁合金外壳，坚固耐用，防水防尘，抗干扰能力极佳

Ø利用 （无线 ）通讯软件可以升级仪器系统的功能

Ø26 万色真彩屏超高亮显示，亮度可调，适合强光、弱光的工作环境

Ø高性能安全环保锂电池供电，可连续工作 8-10 小时

Ø实时时钟记录：实时探伤日期、时间的跟踪记录，并存储

Ø掉电保护，存储数据不丢失

Ø探伤参数可自动测试或预置

Ø数字抑制，不影响增益和线性

Ø增益补偿：对表面粗糙度、曲面、厚工件远距离探伤等因素造成的 Db 衰减可进行修正

ØPC 端通讯软件软键盘操作，实现了计算机控制探伤仪主机进行探伤的目标

Ø角度和 K 值两种输入方式

Ø回波次数分析

Ø电源状态指示

Ø闸门声光报警

ØDAC 声光报警

Ø屏幕的冻结和解冻

Ø时钟显示

Ø休眠和屏保

技术参数

Ø扫描范围0～6000mm钢纵波

Ø工作频率0.4MHz～20MHz

Ø垂直线性误差≤3%

Ø水平线性误差≤0.1%

Ø增益130dB

Ø灵敏度余量＞62dB（深200mmΦ2平底孔）

Ø分辨力＞40dB（5N20）

Ø动态范围≥32dB

Ø噪声电平＜8%

Ø硬采样频率320MHz

Ø重复发射频率100~1000HZ

Ø声速范围100～20000（m/s）

Ø工作方式单晶探伤、双晶探伤、穿透探伤

Ø数字抑制（0～80）%，不影响线性与增益

Ø工作时间连续工作10小时以上（锂电池）

Ø环境温度（-20～70）℃（参考值）

Ø相对湿度（20～95）% RH

Ø外型尺寸238×155×46（mm）

Ø重量1.0KG

标准配置

保养维护

1.按键操作时，不宜用力过猛，不宜用沾有过多油污和泥水的手操作仪器键盘， 以免影响键盘的使用寿命；

2.探伤仪使用完毕，应对仪器的外表进行清洁；

3.仪器应存放在干燥清洁的地方；

4.仪器应避免油或水等液体进入仪器内部，经常清洁仪器表面探头连线，通讯电缆等切忌扭曲重压:在拔插电缆连线时，应抓住插头的根部，不可抓住电缆线拔、插或拽。
