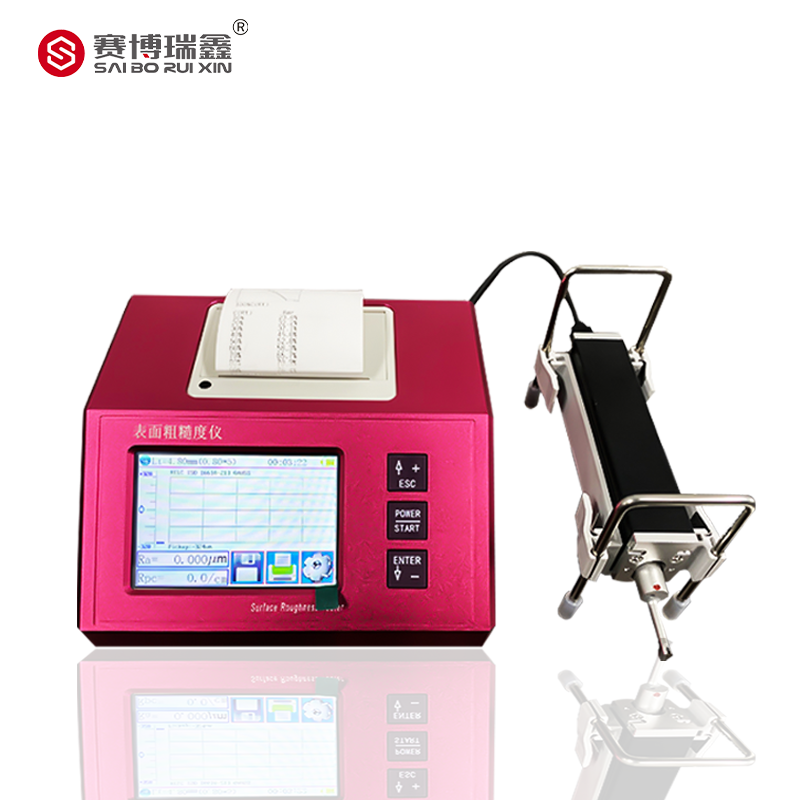

TR280

功能特色

Ø机电一体化设计，嵌入式打印机直接打印测量结果和图形

Ø分体式自由选择测量方式，支持侧向、向上、等多种方向测量

Ø640μm 大量程测量范围

Ø3.5 英寸触摸彩色液晶显示器，数字/图形显示，带背光，高亮度，宽视角

Ø简易按键和触摸屏双操作

Ø显示信息丰富、直 观、可显示全部参数及图形

Ø兼容 ISO、DIN、ANSI、JIS 多个国家标准

Ø内置锂离子充电 电池及充电控制电路，容量高、无记忆效应

Ø有剩余电量指示图标，提示用户及时充电

Ø连续工作时间大于 50 个小时

Ø大容量数据存储，可存储 100 组原始数据及波形

Ø实时时钟设置及显示，方便数据记录及存储

Ø具有自动休眠、自动关机等节电功能

技术参数

Ø测量范围： Z 轴(垂直) 640μm (-320μm~320μm) / 25200μin (-12600μin~+12600μin)

            X 轴(水平) 17.5mm（0.69 inch）

Ø分辨率：Z 轴 （垂直） 0.002μm/±20μm 0.004μm/±40μm

                       0.008μm/±80μm  0.020μm/±160μm

                       0.040um/±320um

Ø测量项目：

参数Ra  Rz  Rq  Rt  Rc Rku  Rmax  Rsm   Rmr Rp  RPc Rv Rk R3z Rpk R3y  Rz(JIS)  Ry  Rs  RskRvk  Mr1  Mr2

标准：ISO4287 国际标准；ANSI B46.1 美国标准；DIN4768 德国标准；JIS B601 日本标准

图形：支承率曲线，粗糙度 原始轮廓，滤波波形

滤波器：RC,PC-RC,Gauss,D-P

Ø取样长度(lr)：0.25,0.8,2.5mm

Ø评定长度（ln）：Ln= lr ×n    n=1~5

Ø传感器

测量原理：位移式差动电感

触针：天然金刚石，90 锥角，5μm 针尖半径

测力：触针测力：4mN；导头测力：<400mN

导头：硬质合金，滑行方向半径 40mm

滑行速度：lr=0.25,   Vt=0.135mm/s    lr=0.8,    Vt=0. 5mm/s

          lr=2. 5,   Vt=1mm/s        返回      Vt=1mm/s

Ø示值精度：0.001μm

Ø示值误差；±(5nm+0.1A)  A:多刻线样板参数 Ra 的标准值

Ø示值重复性（变动性）；不大于 3%

Ø残余轮廓：不大于 0.010μm

Ø电源及充电电压：3600mAh 锂离子电池，

Ø主机外形尺寸：155×145×58mm

Ø驱动器外形尺寸：23×27×115mm

Ø支架可调高度：40mm

Ø重量：约 1000g

Ø工作环境：温度：- 20℃ ~ 40℃     湿度：< 90% RH

Ø储存运输环境：温度：- 40℃ ~ 60℃   湿度：< 90% RH

Ø可选配件：磁性表座、表座连接块、高度尺、高度尺连接块， 曲面传感器、小孔传 感器、深槽传感器、极小孔传感器、延长杆、转接杆、微型打印机、200mm 测量平台、300mm 大理石测量平台，数传处理软件，手机 APP

标准配置

保养维护

1.请时刻注意保护传感器的测针部分；

2.传感器是精密部件，任何磕、碰、摔的现象都可能损坏传感器，应极力避免发生此类情況；

3.注意保特主机表面的清洁，经常用柔软的干布清除其表面上的灰尘；

4.本仪器为精密测量仪器，应始终保持轻拿轻放，避免使其受到震动；

5.经常观察电池提示符号，当出现低电压时，请及时充电；

6.样板表面要保持清洁，避免划伤样板工作区域的表面。
