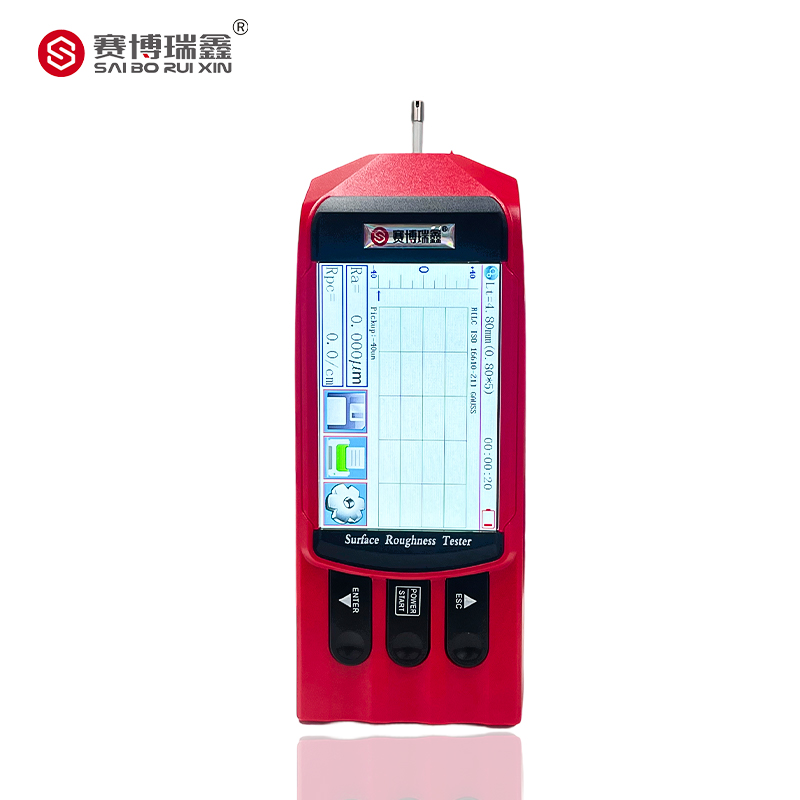

TR9270

功能特色

Ø机电一体化设计，体积小，重量轻，使用方便；

Ø一体式、分体式自由选择测量方式，支持侧向、向上、等多种方向测量

Ø采用DSP芯片进行控制和数据处理，速度快，功耗低

Ø23 个参数及波形 Ra、Rz、Rq、Rt、Rp、Rv、R3z、R3y、Rz（JIS）、Ry、Rs、Rsm、 Rsk、Rmr、Rku、Rmax、Rc、Rpc、Rk、Rpk、Rvk、Mr1、Mr2

Ø160μm大量程测量范围（增强型可达320μm）

Ø3.5英寸触摸彩色液晶显示器，数字/图形显示，带背光，高亮度，宽视角

Ø简易按键和触摸屏双操作

Ø支持蓝牙打印和手机APP操作

Ø显示信息丰富、直观、可显示全部参数及图形

Ø兼容ISO、DIN、ANSI、JIS多个国家标准

Ø内置锂离子充电电池及充电控制电路，容量高、无记忆效应

Ø有剩余电量指示图标，提示用户及时充电

Ø可显示充电过程指示，操作者可随时了解充电程度

Ø连续工作时间大于50个小时

Ø大容量数据存储，可存储100组原始数据及波形

Ø实时时钟设置及显示，方便数据记录及存储

Ø具有自动休眠、自动关机等节电功能

Ø可靠防电机走死电路及软件设计

Ø显示测量信息、菜单提示信息、错误信息及开关机等各种提示说明信息

Ø人体工学壳体设计，坚固、小巧、便携、可靠性高

Ø中/英文语言选择

Ø可连接电脑和打印机

Ø可打印全部参数或打印用户设定的任意参数

Ø可选配：磁性表座、表座连接块、高度尺、高度尺连接块、平面探头保护套、圆柱探 头保护套、曲面传感器 KS110、极小孔传感器 KS120、沟槽传感器(斧形)KS160、深槽传感器 KS131、深槽曲面传感器 KS132、窄槽曲面传感器 KS131P、延长杆 KS55、转接杆 KS90、微型 打印机、200mm 测量平台、300mm 大理石测量平台，数传处理软件，手机 APP

技术参数

Ø测量范围：

Z 轴（垂直）320μm（-160μm~160μm）/ 12600μin（-6300μin~+6300μin）

X 轴（水平）17.5mm（0.69 inch）

分辨率：Z 轴（垂直）0．002μm/±20μm

                    0．004μm/±40μm

                    0．008μm/±80μm

                    0．020μm/±160μm

Ø测量项目：

参数：Ra、Rz、Rq、Rt、Rc、Rp、Rv、R3z、R3y、Rz(JIS)、Ry、Rs、Rsk、Rku、 Rmax、Rsm、Rmr、Rpc、Rk、Rpk、Rvk、Mr1、Mr2

标准：ISO4287国际标准；ANSIB46.1美国标准；

DIN4768德国标准；JISB601日本标准

图形：支承率曲线，粗糙度 原始轮廓，滤波波形

Ø滤波器：RC,PC-RC,Gauss,D-P

Ø取样长度(lr)：0.25,0.8,2.5mm

Ø评定长度（ln）：Ln= lr ×n    n=1~5

Ø传感器：

测量原理：位移式差动电感

触针：金刚石，90锥角，5μm针尖半径

测力：触针测力：4mN；导头测力：＜400mN

导头：硬质合金，滑行方向半径40mm

滑行速度：lr=0.25,   Vt=0.135mm/s      lr=0.8,    Vt=0. 5mm/s

          lr=2. 5,    Vt=1mm/s         返回      Vt=1mm/s

Ø示值精度：0.001μm

Ø电源：内置锂离子充电电池，用DC5V,800mA 充电器充电

Ø外形尺寸：主机：64*53*160mm 驱动器：23*27*115mm

Ø重量（主机）：约380g

Ø工作环境：温度：- 20℃~40℃      湿度：<90% RH

Ø储存运输环境：温度：- 40℃~60℃  湿度：<90% RH

标准配置

保养维护

1.请时刻注意保护传感器的测针部分；

2.传感器是精密部件，任何磕、碰、摔的现象都可能损坏传感器，应极力避免发生此类情況；

3.注意保特主机表面的清洁，经常用柔软的干布清除其表面上的灰尘；

4.本仪器为精密测量仪器，应始终保持轻拿轻放，避免使其受到震动；

5.经常观察电池提示符号，当出现低电压时，请及时充电；

6.样板表面要保持清洁，避免划伤样板工作区域的表面。
