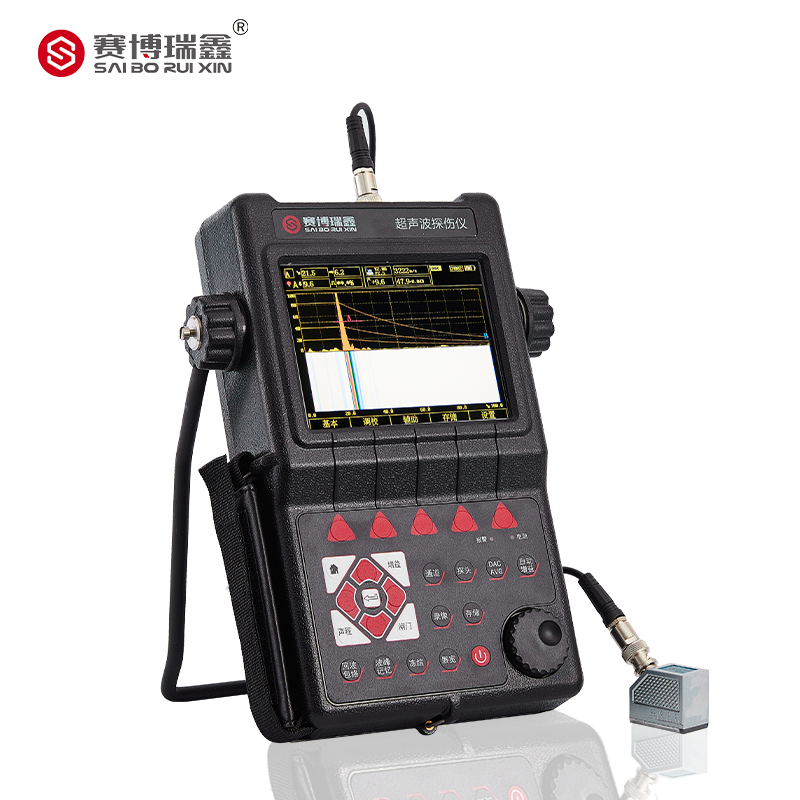

XUT810C

功能特色

Ø显示屏幕：全数字TFT 640*480真彩色液晶显示屏

Ø显示界面：全中文主从式菜单，搭配快捷按键和数码旋轮，操作直观好上手

Ø操作界面：可根据环境选操作界面，液晶亮度可调节，界面设计人性化、波形显示细腻

Ø防护等级：IP65防护等级，可有效防水、防尘、防油，适应各种应用场景

Ø使用舒适：单手可把持操作，曲线制作、探头校准等常规操作均可自动完成

Ø核心处理：CPU主频400M，能快速完成复杂运算，实现只能缺陷分析

Ø工作时间：低功耗设计配备大容量性能锂离子电池模式，可连续工作10小时以上

Ø探伤标准：内置各行业常用探伤标准，直接调用，方便、快捷

Ø焊缝图示：可设置焊缝形态参数，探伤中直观显示焊缝图和缺陷在焊缝中的位置

Ø自动校准：探头零点和探头角度（K 值） 自动校准功能；声速自动测量功能

Ø波峰记忆：实时检索缺陷最高波，记录缺陷最大值

Ø缺陷定位：实时显示缺陷水平、深度（垂直）、声程位置

Ø缺陷定量：缺陷当量 dB 值实时显示

Ø缺陷定性：通过回波包络波形，方便人工经验判断

Ø曲面修正：用于曲面工件探伤，可实时显示缺陷周向位置

ØDAC/AVG：曲线自动生成，取样点不受限制，并可进行补偿与修正。 曲线随增益自动浮动、随声程自动扩展、随延时自动移动。能显示任意孔径的 AVG 曲线

ØAWS D1.1：美国焊接学会标准，为各类 AWS 焊缝检测应用提供一个动态反射体“缺陷定级 ”。可避免手工计算，提高检测效率

Ø裂纹测高：利用端点衍射波自动测量、计算裂纹高度

Ø门内展宽：放大回波细节，便于回波分析

Ø连续记录：实时记录波形，存储、回放，最大支持 100 个录像文件，录像总时长最大为 15小时以上

Ø波形冻结：冻结屏幕上显示的波形，便于缺陷分析

Ø回波编码：以不同颜色显示 1~6 次回波显示区，便于判断缺陷位置

ØB 型扫描：实时扫查、横截面显示，可显示工件缺陷形状，使探测结果更直观

技术参数

Ø检测范围：(0~9999)mm

Ø工作频率：(0.2~20)MHz

Ø显示分辨率：640*480

Ø声速范围：(1000~15000)m/s

Ø动态范围：≥36dB

Ø垂直线性误差：≤2.5%

Ø水平线性误差：≤0.1%

Ø分辨力：>40dB(5P14)

Ø灵敏度余量：>65dB(深 200mmФ2 平底孔)

Ø数字抑制：(0~80)%，不影响线性与增益

Ø电噪声电平：≤8%

Ø探头类型：直探头、斜探头、双晶探头、穿透探头

Ø闸门：进波门、失波门；单闸门读数、双闸门读数

Ø报警：蜂鸣报警，LED 灯报警

Ø脉冲幅度：200V、300V、400V、500V、600V 分级选择

Ø脉冲宽度：在(0.1~0.5)µs 范围内连续调节， 以匹配不同频率的探头

Ø探头阻尼：68Ω 、100Ω 、150Ω 、500Ω可选

Ø硬件实时采样：高分辨率 10 位 AD 转换器，采样速度 160MHz，波形高度保真

Ø检波方式：正半波、负半波、全波、射频检波

Ø滤波频带：（0.2~20）MHz，根据探头频率全自动匹配，无需手动设置

Ø电源：直流（DC）9V；锂电池连续工作 8 小时以上

Ø通讯接口：USB2.0 高速通讯传输接口，支持 U 盘模式和数据连结模式

Ø数据存储：仪器内置海量存储器，支持 1000 组探伤参数通道，可存储 10000 组探伤回波信号及参数，实现存储、读出及通过 USB 接口传输

Ø外型尺寸：263×170×61(mm)

Ø整机重量：5.5Kg

Ø环境温湿度： (-10~50)℃; (20~95)%RH

标准配置

保养维护

1.按键操作时，不宜用力过猛，不宜用沾有过多油污和泥水的手操作仪器键盘，以免影响键盘的使用寿命；

2.探伤仪使用完毕，应对仪器的外表进行清洁；

3.仪器应存放在干燥清洁的地方；

4.仪器应避免油或水等液体进入仪器内部，经常清洁仪器表面探头连线，通讯电缆等切忌扭曲重压；在拔插电缆连线时，应抓住插头的根部，不可抓住电缆线拔、插或拽。
