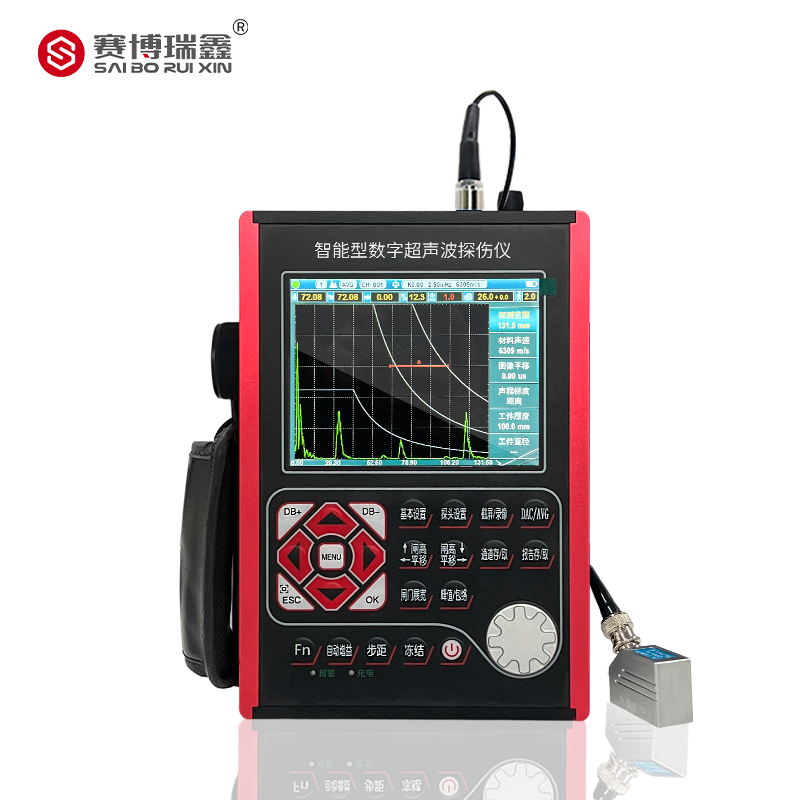

XUT710C

功能特色

Ø外形结构

全铝金属体，坚固耐用，电磁屏蔽性能极佳

360 度旋转阻尼支架及橡胶护套手感细腻，使用方便

钢化玻璃面板，硬度极强，耐磨防划

Ø显示界面

全中文显示，主从式菜单，向导式操作，并有快捷按键和数码旋轮辅助，操作便捷。全数字真彩色液晶显示器，分辨率为 640X480，界面和波形的显示更加细腻和人性化。操作界面风格 4 种可选择，液晶亮度可自由设定

Ø截屏和PDF探伤报告

实时截屏所有页面和探伤报告，并保存为 BMP 图片到 U 盘，可设置为彩色或灰度图片。将探伤报告导出为 PDF 文件保存到 U 盘，方便存档和打印，可以根据用户需求定制 PDF 文件的所有内容，BMP 图片和 PDF 文件可以在电脑或手机上实时浏览

Ø检测范围

零界面入射：0~15000mm（钢中、纵波），可连续调节

Ø发射脉冲

脉冲幅度：100V、200V、250V、300V、350V、400V、450V、500V 分级选择，适用探头范围广

脉冲宽度：在（0.0.0.510)µs范围内连续调节，以匹配不同频率的探头

探头阻尼：50Ω、150Ω、250Ω、500Ω可选，满足灵敏度及分辨率的不同工作要求

工作方式：单晶直探头、单晶斜探头、双晶直探头、双晶斜探头、穿透探伤

Ø放大接收

硬件实时采样：高分辨率 16 位 AD 采样，采样速度 320MHz，波形高度保真

检波方式：正半波、负半波、全波、射频检波

滤波频带：（0.2~20）MHz，根据探头频率全自动匹配，无需手动设置。

闸门读数：单闸门和双闸门读数方式可选； 闸门内峰值读数

增益：总增益量 110dB，设 0、0.1dB、1dB、2dB、6dB 步进值，独特的全自动增益调节及扫查增益功能，使探伤既快捷又准确。

Ø闸门报警

A 闸门和 B 闸门具有同样功效，门位、门宽、门高任意可调；可选择设置进波报警或失波报警；并伴有 LED 发光显示

Ø数据存储

仪器内置海量存储器，数据和文件不会因仪器断电丢失。支持 500 组探伤参数通道和 1000 组探伤报告，可预先调校好各类探头和仪器的组合参数，自由设置各行业探伤标准。可以通过 USB 接口或 U 盘导出探伤通道和探伤报告，也可通过 U 盘无限量存储探伤信息

Ø录像功能

仪器支持将探伤的过程记录下来存成录像文件，可以通过仪器或专用软件进行回放。本机最大支持 10 个录像文件，每个录像文件最长 5 分钟。通过 U 盘录像则不限录像数量和时长。将探伤的过程录像并回放，为学习探伤提供了很大方便，也便于保存探伤过程日后分析。回放支持暂停，快进，快退，停止功能

Ø探伤功能

探伤标准：内置各行业常用探伤标准，直接调用，方便、快捷

自动校准：探头零点和探头角度（K 值）自动校准功能；声速自动测量功能

波峰记忆：实时检索缺陷最高波，记录缺陷最大值

缺陷定位：实时显示缺陷水平、深度（垂直）、声程位置

缺陷定量：缺陷当量 dB 值或当量尺寸实时显示

缺陷定性：通过回波包络波形，方便人工经验判断

曲面修正：用于曲面工件探伤，可实时显示缺陷周向位置

DAC/AVG： 曲线自动生成，取样点不受限制，并可进行补偿与修正。曲线随增益自动浮动、随声程自动扩展、随延时自动移动。能显示任意孔径的 AVG 曲线

AWS D1.1：美国焊接学会标准，为各类 AWS 焊缝检测应用提供一个动态反射体“缺定级 ”。可避免手工计算，提高检测效率。

裂纹测高：利用端点衍射波自动测量、计算裂纹高度

门内展宽：放大回波细节，便于回波分析

连续记录：实时记录波形，存储、回放

波形冻结：冻结屏幕上显示的波形，便于缺陷分析

回波编码：以不同颜色显示 1~9 次回波显示区，便于判断缺陷位置

峰值标记：实时捕捉峰值并标记峰值

B 型扫描：实时扫查、横截面显示，可显示工件缺陷形状，使探测结果更直观

Ø实时时钟

实时探伤日期、时间的跟踪记录，并记录存储

Ø通讯接口

USB2.0 高速通讯传输接口，支持 U 盘模式和数据连结模式，方便快捷的将数据备份到 PC 机，也可以使用专用软件通过 USB 进行数据的上传和下载

Ø电池模块

高容量锂电池模块，连续工作时间达到 12 小时以上

Ø显示波形

可以设定闸门内波形颜色，波形填充和峰值标记

Ø重复发射频率

本机最大重复发射频率可设为 2000Hz， 也可根据用户需求升级到更高，原则上可以依据探测范围，声速和发射宽度做到上限

Ø升级程序

只需两步就可以完成升级功能，用户可自行升级程序到最新版本，升级不会导致机器黑屏和损坏

技术参数

Ø检测范围：(0~15000)mm

Ø工作频率：(0.2~20)MHz

Ø声速范围：(100~20000)m/s

Ø重复频率：(20~2000)Hz

Ø动态范围：≥36dB

Ø垂直线性误差：≤1.5%

Ø水平线性误差：≤0.1%

Ø分辨力：>42dB(5P14)

Ø灵敏度余量：>65dB（深 200mmФ2 平底孔）

Ø数字抑制：(0~80)%，不影响线性与增益

Ø电噪声电平：≤10%

Ø探头类型：直探头、斜探头 、双晶探头、穿透探头

Ø闸门：进波门、失波门 ；单闸门读数、双闸门读数 ，峰值触发，边沿触发

Ø报警：蜂鸣报警，LED 灯报警

Ø电源：直流（DC）9V； 锂电池连续工作 12 小时以上

Ø外型尺寸：263×170×61(mm)

Ø主机重量：1.92kg

Ø环境温度：(-10~50)℃

Ø相对湿度：(20~95)%RH

注：以上指标是在探头频率为 2.5MHz、检波方式为全波的情况下所测得

标准配置

保养维护

1.按键操作时，不宜用力过猛，不宜用沾有过多油污和泥水的手操作仪器键盘， 以免影响键盘的使用寿命；

2.探伤仪使用完毕，应对仪器的外表进行清洁；

3.仪器应存放在干燥清洁的地方；

4.仪器应避免油或水等液体进入仪器内部，经常清洁仪器表面探头连线，通讯电缆等切忌扭曲重压；在拔插电缆连线时，应抓住插头的根部，不可抓住电缆线拔、插或拽。
